GRANULATION SOUS EAU EUP, EAU PROCESS ET SYSTÈME DE SÉCHAGE EWT

ECON est le principal fournisseur de technologie de granulation sous eau avec plaques filière à isolation thermique. La plaque filière est fixée sur le corps du support chauffé. Grâce à l’isolation thermique, la fusion dans les trous de filière ne risquent pas de se boucher. Les granulateurs ECON ne sont pas sensibles aux fluctuations de débit. Par conséquent, le processus de granulation est extrêmement fiable et garantit une grande efficience opérationnelle.

En outre, d’un format compact et d’une conception claire, le système de traitement de l’eau et de séchage ECON constitue une solution efficace de séchage des granulés. L’eau de traitement étant filtrée en continu, les exigences en matière de maintenance sont faibles. Étant donné que le sécheur de granulés est facilement accessible et exempt de zone morte, il est possible de changer rapidement de matériau ou de couleur. L’ensemble de la chaîne de granulation peut être facilement adaptée aux différentes conditions de production, ce qui améliore votre flexibilité.

  • Tous les matériaux thermoplastiques peuvent être traités
  • Bouton poussoir Démarrage - automatique, rapide et sûr
  • Pas de bouchage des trous de la filière grâce à l’isolation thermique
  • Plaque filière CECONID® : hautement résistante à l’usure pour une longue durée d’utilisation
  • Qualité constante des granulés
  • Granulés aussi petits que possible, voire micro-granulés
  • Unité compacte, encombrement minimal, manipulation simple
  • Consommation d’énergie minimale : économie maximale d’énergie
  • Composants en option permettant au système de s'adapter à vos exigences spécifiques
  • Faibles coûts de main d’œuvre et de maintenance
  • Aucune tuyauterie de dérivation nécessaire, moins de perte d’eau
  • Filtration en continu de l’eau de traitement, en option avec filtre à bande compact automatique
  • Sécheur de granulés facile d’accès, exempt de zone morte, ce qui garantit un nettoyage simple et sûr

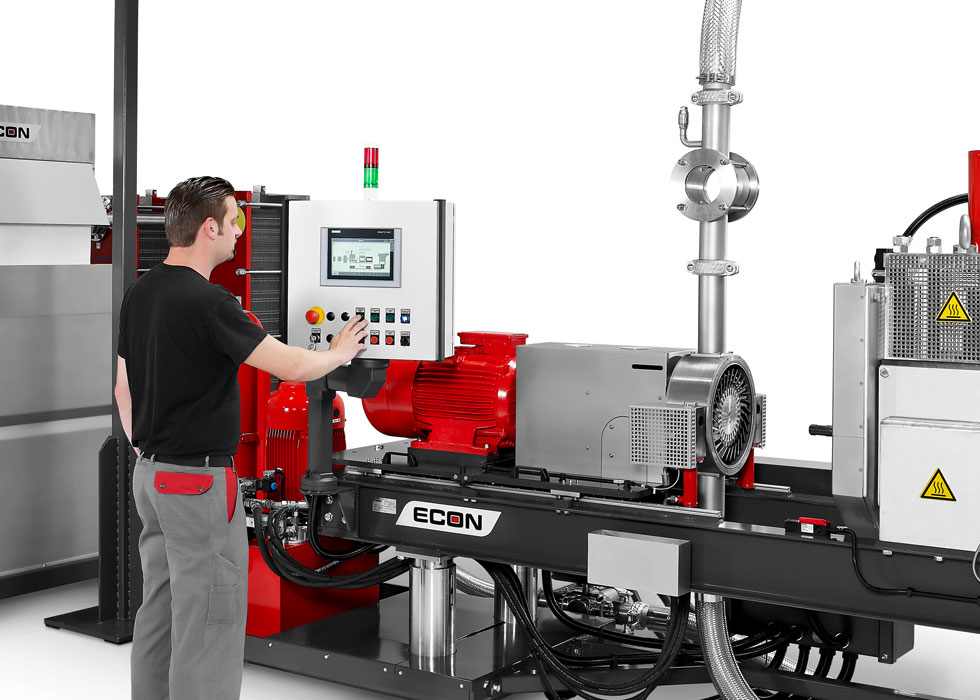

EUP 6000EUP 10 et EUP 6000

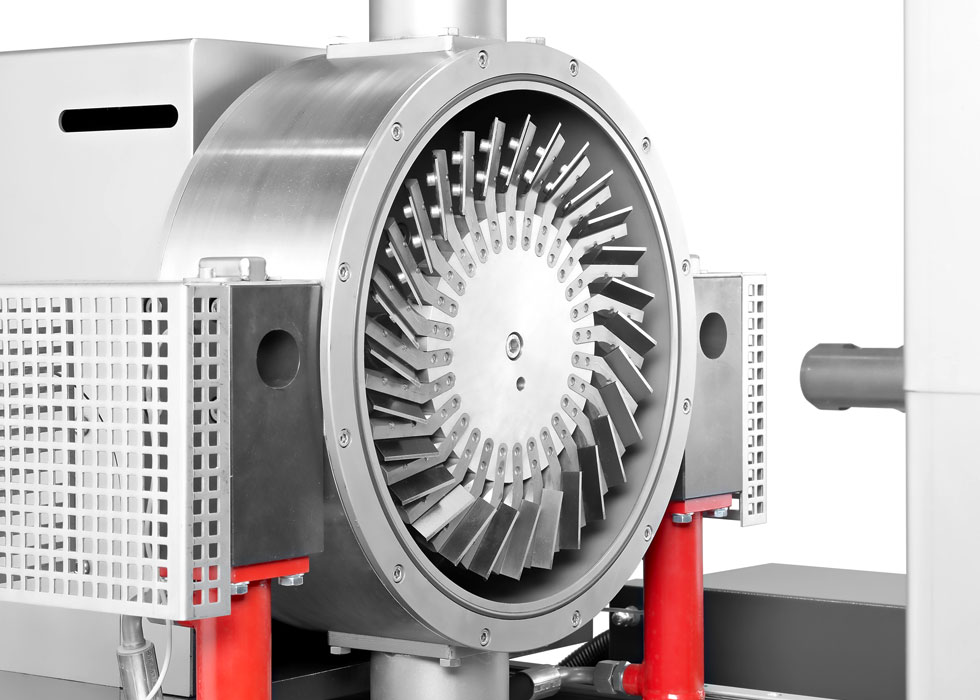

MesserkopfCouteau

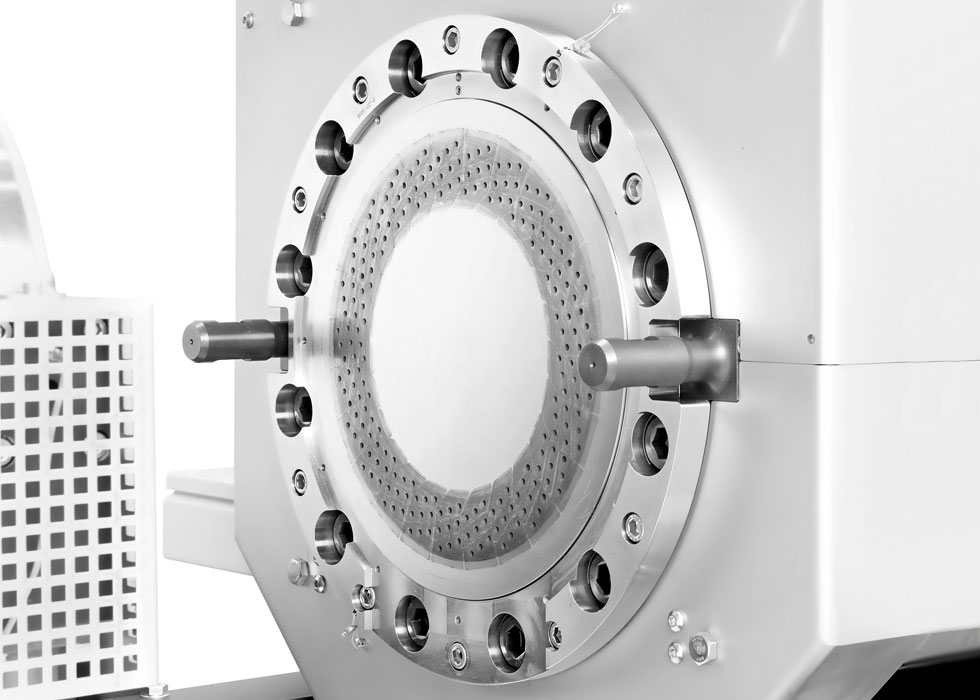

LochplattePlaque de filière
Frei zugängliche Lochplatte und hydraulischer VerschlussFonctionnement simple et sûr

Fonctionnement

The underwater pelletizing system consits of a polymer diverter valve, a pelletizing unit, a water treatment and drying system and an electrical control system.

  1. Au démarrage, le flux de polymère fondu est dirigé vers le bas via la vanne de dérivation du polymère. Une fois que le flux est constant, l’écoulement est redirigé et la plaque filière est rincée avec le polymère fondu.
  2. Dès que le polymère fondu sort en continu de chaque trou, l’écoulement est redirigé vers le bas. La plaque filière est nettoyée et la cloche du granulateur est fixée sur la tête de granulation au moyen du verrouillage hydraulique.
  3. Le polymère fondu est ensuite dirigé vers la tête de granulation où la plaque de filière est installée. Les canaux qui en sortent permettent la granulation sous eau. Les granulés sont ensuite déplacés vers le système de traitement de l’eau et de séchage. Le séparateur élimine alors les éventuels agglomérats.
  4. Dans l’unité de prédrainage, les granulés sont séparés de l’eau de traitement et transportés jusqu’au sécheur centrifuge. La force centrifuge générée par le sécheur et l'agencement particulier des pales propulsent les granulés vers le haut tout en séparant l’eau résiduelle à travers des filtres.
  5. Les granulés quittent le système par le haut et passent à l’étape suivante.
  6. L’eau de traitement est collectée dans le réservoir d’eau, filtrée et recyclée dans le processus. Un circuit de refroidissement avec échangeur thermique à plaques est intégré afin de contrôler la température de l’eau de traitement.

Types

En règle générale, les granulateurs sous eau ECON sont PLUG & PLAY, et dotés d’une vanne de dérivation et d’un système de traitement de l’eau et de séchage (EWT).

EUP 10
EWT 110
1 à max. 30 kg/h
EUP 50
EWT 190
2 à max. 150 kg/h
EUP 150
EWT 250
100 à max. 450 kg/h
EUP 400
EWT 350-4
300 à max. 750 kg/h
EUP 600
EWT 350-6
500 à max. 1 350 kg/h
EUP 1500
EWT 400-15
800 à max. 2 500 kg/h
EUP 3000
EWT 400-30
1 800 à max. 3 500 kg/h
EUP 6000
EWT 500 mit S+L DHL 725
3 000 à max. 8 000 kg/h

*Les plages de débit susmentionnées sont des valeurs de référence pour les granulés standard. Les débits dépendent toujours des propriétés des matériaux et de la taille des granulés. Par conséquent, ils peuvent varier au cas par cas. Normalement, en ce qui concerne les micro-granulés, les débits sont inférieurs.
